Un linteau sous-dimensionné, c’est une fissure diagonale qui apparaît trois ans après les travaux – parfois moins.
Ce que beaucoup ignorent, c’est que la majorité des sinistres liés aux ouvertures ne viennent pas d’un mauvais matériau, mais d’un mauvais dimensionnement ou d’un béton mal dosé. Avant de casser du mur, voici ce qu’il faut avoir en tête.
À quoi sert un linteau béton armé dans une construction?

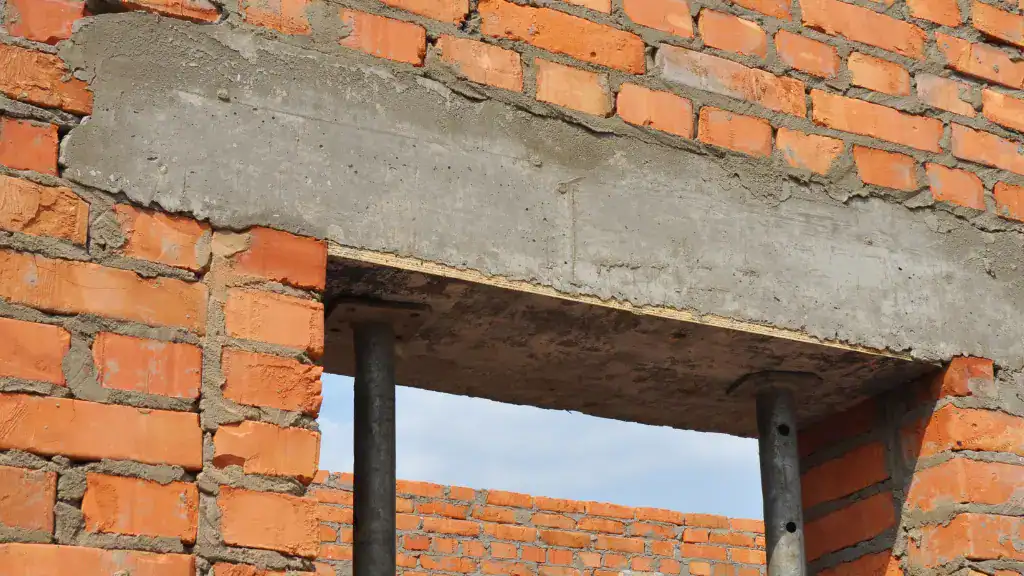

Le linteau béton armé est l’élément structural qui enjambe une ouverture – porte, fenêtre, baie – et reprend les charges situées au-dessus pour les redistribuer vers les piédroits, c’est-à-dire les maçonneries de part et d’autre.
Sans lui, le mur au-dessus de l’ouverture travaillerait en flexion pure, ce qu’aucune maçonnerie courante ne supporte durablement.
En pratique, on le rencontre dans trois contextes : les constructions neuves en parpaings ou en briques, les rénovations avec création d’une nouvelle ouverture, et les murs semi-porteurs où les efforts transmis sont moins importants mais réels.
La différence entre un linteau posé en cloison et un linteau posé en mur porteur n’est pas anodine – le dimensionnement change radicalement.
Quelles sont les dimensions d’un linteau béton armé selon la portée?
La règle de base est simple : la hauteur du linteau se situe entre 1/10 et 1/15 de la portée libre. Pour une ouverture de 1,20 m, comptez une hauteur de 8 à 12 cm minimum. La largeur, elle, est systématiquement égale à l’épaisseur du mur – pas de négociation possible là-dessus.
La longueur d’appui de chaque côté ne descend jamais sous 20 cm. Elle augmente avec la portée : 30 cm pour une ouverture de 2,50 m, 40 cm pour une ouverture de 3 m. C’est la surface d’appui qui garantit que les charges sont bien diffusées sans écraser la maçonnerie sous le linteau.
| Type d’ouverture | Portée indicative | Section courante | Appui minimal |
|---|---|---|---|
| Porte intérieure | < 1,50 m | 12 x 20 cm | 20 cm |
| Fenêtre standard | 1,20 – 1,80 m | 15 x 20 cm | 20 cm |
| Fenêtre large / porte-fenêtre | 2,00 – 2,50 m | 20 x 25 cm | 30 cm |
| Baie vitrée | > 3 m | IPE/HEB 140-220 mm | 40 cm |
Dosage et composition du béton armé pour un linteau
Pour un linteau coulé sur place, le dosage standard est de 350 kg de ciment par mètre cube de béton. Le rapport volumique retenu est 1:2:3 – un volume de ciment pour deux volumes de sable et trois volumes de gravier. Concrètement, pour 100 litres de béton, un sac de 35 kg suffit.
La classe de béton recommandée est le C25/30, avec un enrobage des armatures compris entre 2 et 3 cm selon l’environnement. En milieu protégé (intérieur sec), 2 cm suffisent. En milieu extérieur ou humide, montez à 3 cm minimum pour éviter la corrosion des aciers et améliorer la tenue au feu.
Le délai avant toute mise en charge est de 28 jours. Ce n’est pas une précaution excessive – c’est le temps que le béton met pour atteindre sa résistance nominale. Enlever les étais à 7 jours pour enchaîner sur la maçonnerie, c’est le genre de décision qui crée des problèmes visibles deux ans plus tard.
Quelle est la portée d’un linteau en béton armé?
La portée maximale recommandée pour un linteau béton armé standard est de 2,50 m. Au-delà, on reste techniquement dans le domaine du béton armé jusqu’à 3 m, mais avec des sections et des ferraillages significativement plus lourds. À partir de là, la question du choix entre béton et acier se pose sérieusement.
Trois facteurs font varier cette limite : la charge reprises au-dessus de l’ouverture (nombre de niveaux, présence d’une charpente ou d’un plancher), la section du linteau et la qualité du ferraillage. Un linteau 20 x 30 cm bien armé peut franchir 3 m. Un linteau 12 x 20 cm avec deux barres HA10 n’ira pas loin sans fléchir.
Linteau béton armé ou IPN : lequel choisir selon votre ouverture?
Le clivage est souvent présenté comme un duel, mais la réalité est plus nuancée. Pour les ouvertures inférieures à 2,50 m en maçonnerie standard, le béton armé reste la solution la plus naturelle : pas de traitement anticorrosion, pas de pont thermique à gérer, matériau homogène avec le reste de la structure.
Au-delà de 3 m, l’IPN s’impose. L’acier offre une résistance bien supérieure pour un encombrement réduit, ce qui compte quand la hauteur libre sous plafond est contrainte.
La pose d’un IPN métallique représente une journée de travail effectif incluant l’étaiement, la découpe des saignées et la mise en place – une logistique de chantier à anticiper.
L’IPN demande en revanche un traitement thermique pour couper le pont thermique, et une protection contre la corrosion si l’environnement est humide. Deux postes de coût souvent oubliés dans les devis rapides.
| Critère | Linteau béton armé | IPN acier |
|---|---|---|
| Portée optimale | Jusqu’à 2,50 m (3 m possible) | À partir de 3 m |
| Pont thermique | Limité | À traiter obligatoirement |
| Corrosion | Aucun traitement requis | Protection nécessaire |
| Délai de pose | 28 jours avant mise en charge | Une journée |
| Encombrement | Section plus volumineuse | Section réduite |
Dans la pratique, 90 % des chantiers concernent des ouvertures entre 1,20 et 3 m – la plage où les deux solutions sont techniquement et économiquement comparables. Le choix dépend alors du contexte : nature du mur, contraintes thermiques, délai d’exécution.
Linteau béton armé en mur porteur : quelles précautions s’imposent?
Poser un linteau béton armé en mur porteur n’est pas une opération anodine. La structure travaille, et toute déstabilisation pendant les travaux se paie cash en fissurations ou en tassement différentiel.

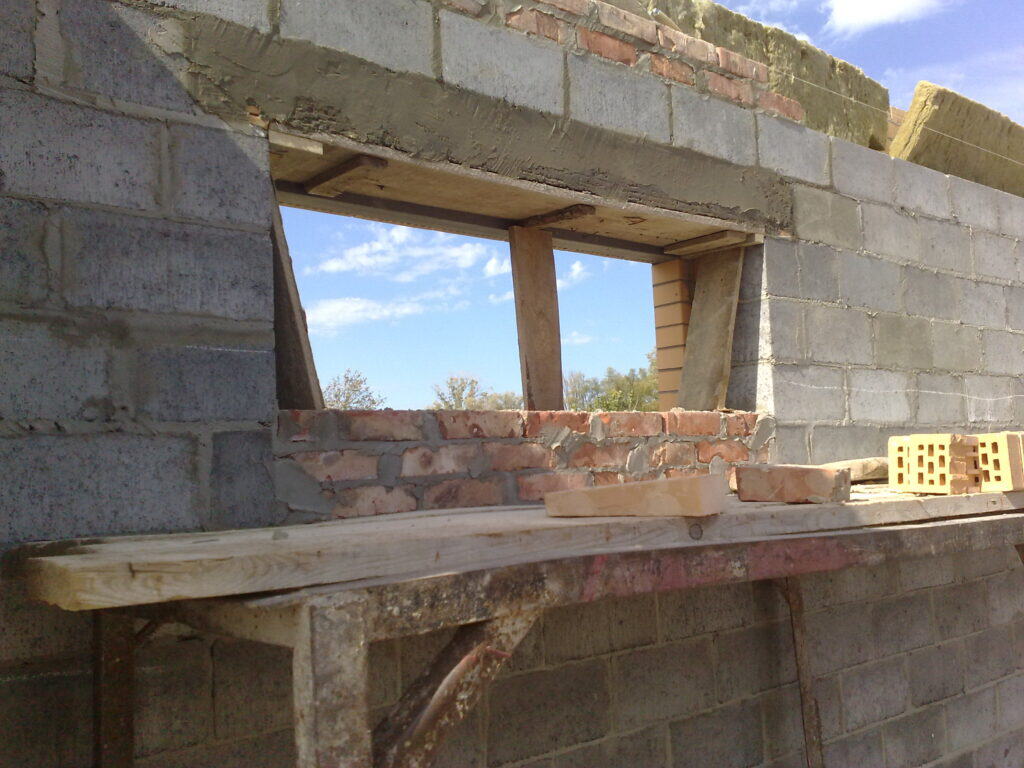

L’étaiement préalable n’est pas optionnel – c’est la première chose à mettre en place avant d’entamer la moindre découpe.
La longueur d’appui doit être proportionnelle à la portée et aux charges reprises : 20 cm minimum pour une petite ouverture, 40 cm pour une baie de 3 m. Ces valeurs ne sont pas des règles de confort, elles conditionnent la pression exercée sur la maçonnerie d’appui.
Faire appel à un Bureau d’Études Techniques (BET) coûte entre 650 et 1 650 €. C’est une dépense que beaucoup repoussent, mais qui devient obligatoire dès lors que la structure est complexe, que le bâtiment date d’avant 1948, ou que plusieurs niveaux sont concernés.
Une note de calcul vous protège aussi juridiquement si un problème survient après travaux. Les fondations de l’ouvrage jouent également un rôle – un sol médiocre sous un système de fondations par puits peut amplifier les déformations en tête de mur.
Le béton armé maison reste déconseillé sans maîtrise du ferraillage

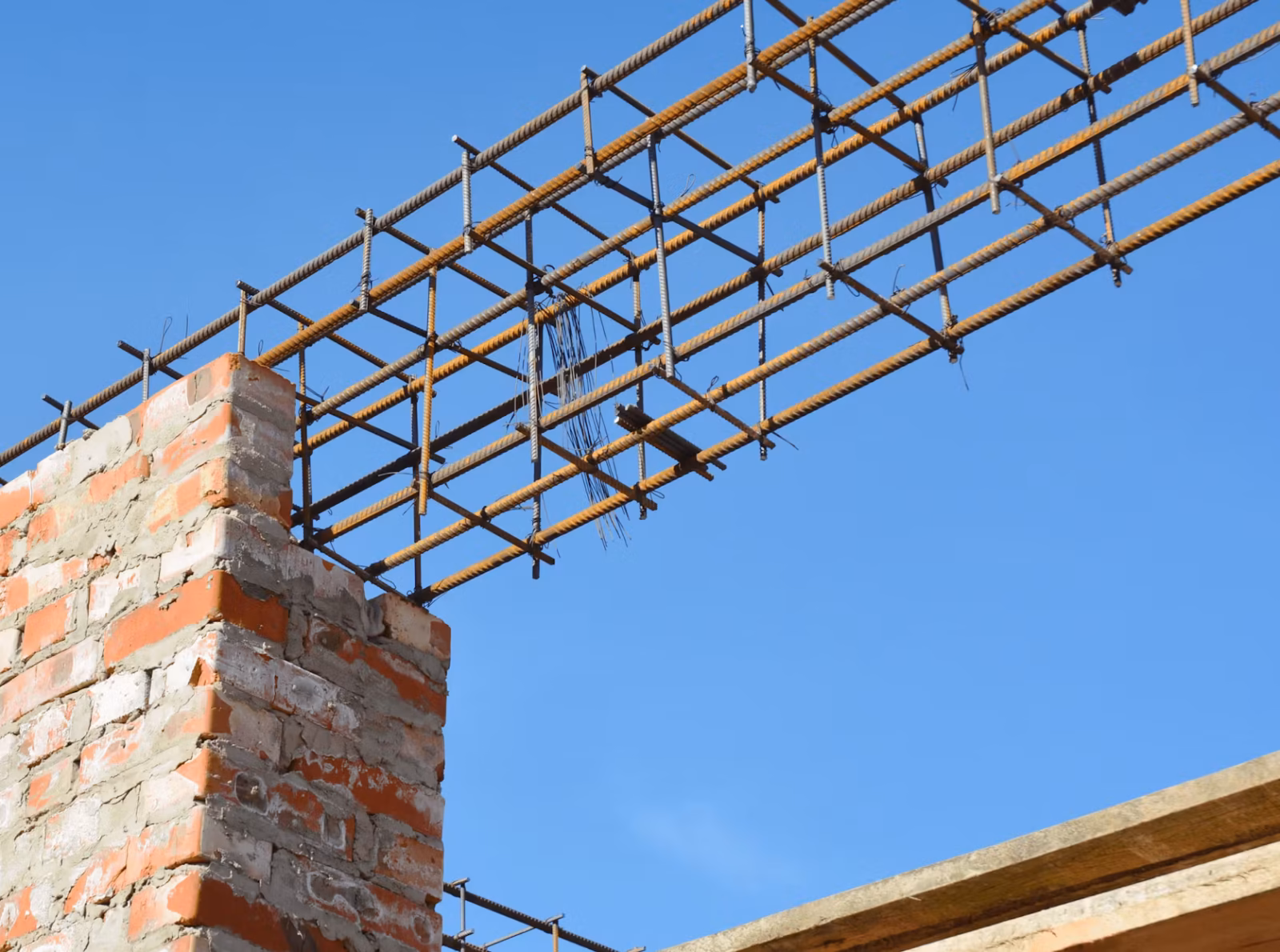

Couler un linteau soi-même est tentant quand on est à l’aise avec le béton. Mais les erreurs les plus fréquentes ne portent pas sur le dosage – elles portent sur le ferraillage.
Un enrobage insuffisant des aciers (moins de 2 cm) expose les barres à la corrosion dans les 10 à 15 ans. Une fois le processus engagé, l’expansivité de la rouille fait éclater le béton en surface.
Autre piège classique : sous-dimensionner la section ou placer les armatures au centre du linteau alors qu’elles doivent se trouver en partie basse, là où la traction est maximale en flexion.
Un linteau mal armé peut tenir quelques années avant de se déformer progressivement. La fissuration qui en résulte ressemble à une fissure banale – jusqu’au jour où elle ne l’est plus.
Si vous gérez vous-même votre rénovation et que vous abordez des ouvertures en mur porteur, faites au moins valider votre plan de ferraillage par un professionnel.
Le coût d’une heure de consultation chez un ingénieur structure est sans commune mesure avec celui d’une reprise en sous-œuvre. Un linteau béton armé bien calculé dure autant que le bâtiment. Un linteau bâclé, lui, fixe sa propre date d’expiration dès le premier jour.
