Un bâtiment peut sembler parfaitement stable en surface alors que ses fondations reposent sur un sol médiocre à deux mètres de profondeur.
C’est précisément ce paradoxe que la fondation par puits résout – en allant chercher le bon terrain là où il se trouve vraiment.
Cette technique, moins connue que la semelle filante ou le pieu, s’impose pourtant comme la seule solution viable dans certaines configurations géotechniques.
C’est quoi exactement une fondation sur puits?
Une fondation sur puits est un élément structurel cylindrique ou rectangulaire, rempli de béton, qui descend dans le sol jusqu’à atteindre une couche résistante.
Elle appartient à la famille des fondations semi-profondes, positionnées entre les fondations superficielles (semelles) et les fondations profondes (pieux).
La distinction avec le pieu est nette selon les Techniques de l’Ingénieur : le puits est creusé à la main sous protection d’un blindage, tandis que le pieu est réalisé mécaniquement. Ce détail change tout – la méthode d’exécution, l’accessibilité au chantier et le coût final.
Concrètement, un puits de fondation s’apparente à un gros pilier ancré dans le sol résistant, à une profondeur supérieure à 2 mètres. Il peut être armé ou non selon les charges à reprendre.
Quand choisit-on une fondation par puits plutôt qu’une autre?
La fondation semi-profonde par puits s’impose dans trois situations bien précises. D’abord, quand le bon terrain se trouve entre 2 et 8 mètres de profondeur – trop profond pour une semelle, pas assez pour justifier des pieux forés onéreux.
Ensuite, quand le sol de surface est hétérogène, compressible ou perturbé par d’anciens remblais.
L’inaccessibilité mécanique du chantier constitue le troisième facteur déclencheur. Sur une parcelle enclavée, en milieu urbain dense ou lors d’une extension en zone contrainte, les engins lourds ne passent pas. Le puits, creusé manuellement, contourne cette limitation.
Enfin, la présence d’eau souterraine ou de nappes phréatiques peu profondes peut orienter vers cette technique, à condition d’adapter le blindage et les méthodes de coulage du béton.
Quelles sont les dimensions et spécifications techniques d’un puits de fondation?
Les puits de fondation présentent des dimensions standardisées dans la pratique courante. Leur diamètre varie généralement de 1 à 3 mètres, pour une profondeur comprise entre 3 et 8 mètres, selon les données de geotechniquehse.com.
Des sections plus réduites existent – de 50 à 120 cm de largeur – pour des excavations de petite section mais de profondeur importante.
| Paramètre | Valeur courante |
|---|---|
| Diamètre minimum | 80 cm – 1 m |
| Diamètre standard | 1 à 3 m |
| Profondeur habituelle | 3 à 8 m |
| Dosage béton minimum | 350 kg/m³ (classe B25) |
| Épaisseur de béton | 20 à 40 cm selon charges |
La fondation puits béton standard est dosée à 350 kg/m³ minimum, correspondant à la classe B25. Pour un puits de 1 mètre de diamètre et 10 mètres de profondeur, le volume de béton nécessaire atteint environ 7,85 mètres cubes – un chiffre à intégrer dès le chiffrage du projet.
Comment fonctionne une fondation par puits et longrines?

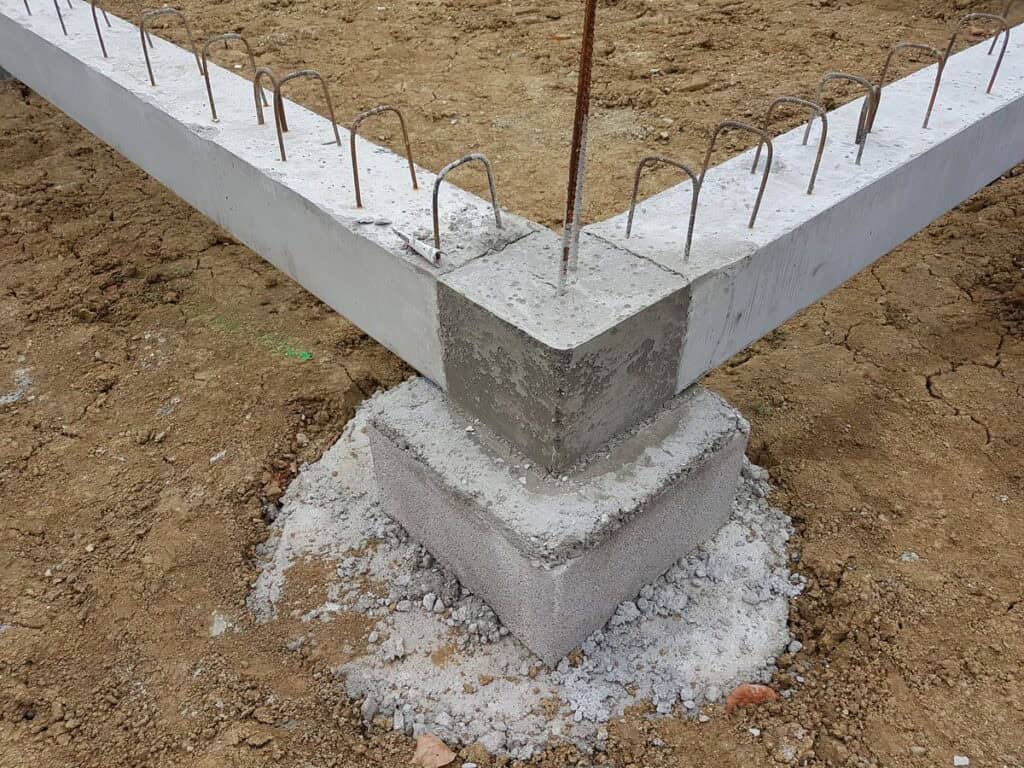

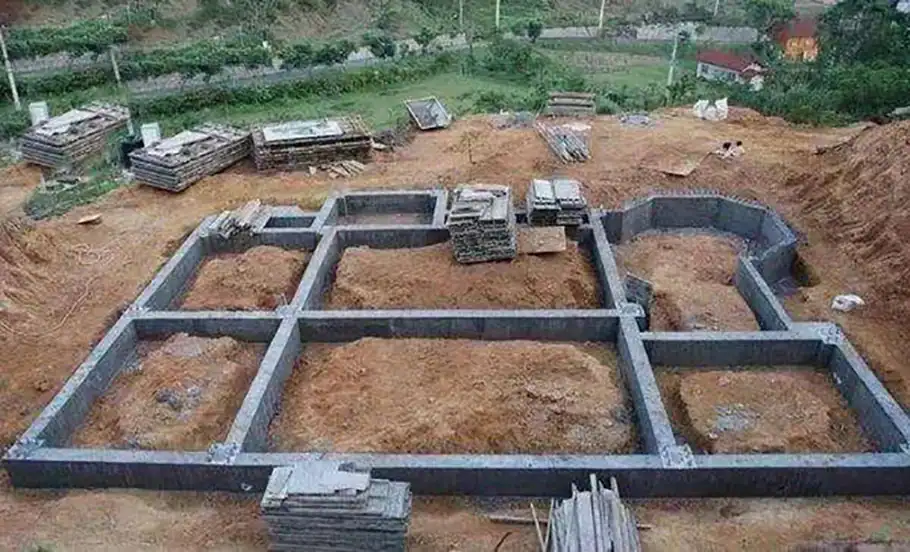

Un puits isolé ne reprend qu’un point de charge. Pour fonder un mur continu, il faut relier les puits entre eux : c’est le rôle des longrines. La fondation par puits et longrines associe des puits verticaux et des poutres en béton armé horizontales qui les interconnectent.
Ces longrines reposent sur les têtes de puits et retransmettent les charges des murs vers eux. L’espacement type est un puits tous les 5 mètres environ, ce qui permet de répartir les charges de manière équilibrée sur l’ensemble de la structure.
Le dimensionnement des longrines dépend des charges transmises et de la portée entre puits. Elles intègrent systématiquement des armatures acier, contrairement aux puits eux-mêmes qui peuvent en être dépourvus dans les configurations les plus simples.
Qu’est-ce qu’une fondation en puits busés et quand l’utilise-t-on?
La fondation puits busés utilise des éléments préfabriqués en béton – les buses – descendus successivement dans l’excavation pour maintenir les parois pendant le creusement.
Le diamètre minimum préconisé est de 80 cm, ce qui constitue la limite basse pour permettre un travail humain à l’intérieur.

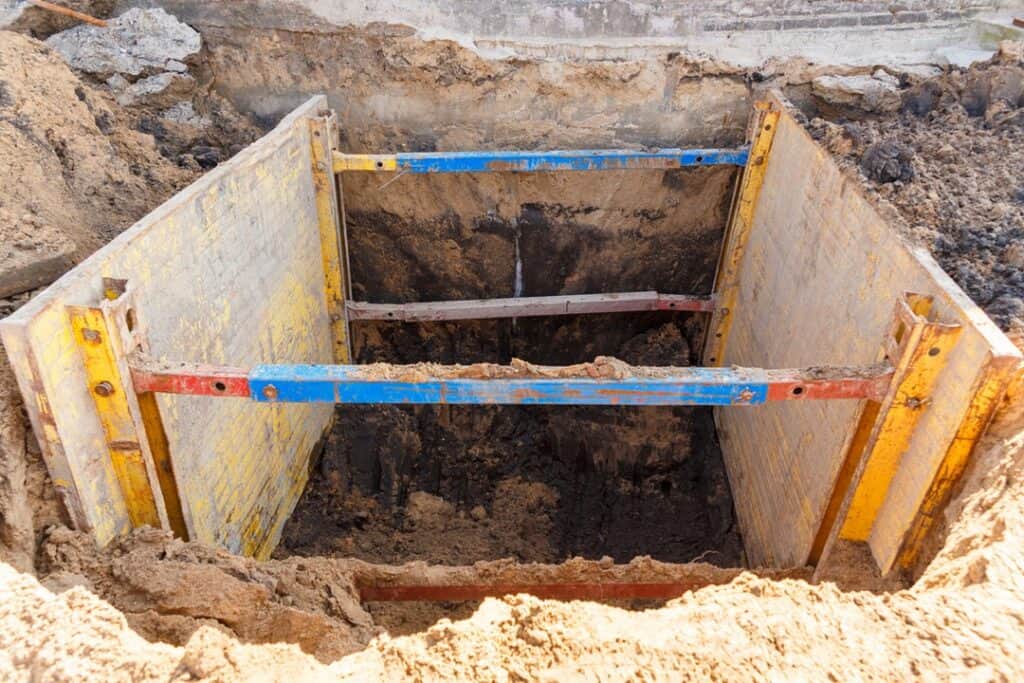

La règle de sécurité est ferme : au-delà de 1,20 mètre de profondeur, les parois doivent être étayées ou le puits réalisé sous blindage. Cette obligation vise à prévenir les effondrements, qui peuvent survenir sans signe précurseur dans les sols sableux ou limoneux.
- Sols instables nécessitant un soutènement permanent des parois
- Chantiers où la profondeur dépasse les capacités d’une fouille ouverte
- Zones sensibles au risque d’éboulement (sables, limons, remblais anciens)
- Projets nécessitant une descente manuelle dans l’excavation
Cette technique convient particulièrement aux terrains de faible cohésion où un puits non soutenu s’effondrerait avant même d’être coulé.
Quelle est la technique de fondation par puits courts selon le DTU?
La fondation puits courts désigne des massifs semi-profonds encadrés par le DTU 13.12, qui régit les travaux de fondations superficielles et semi-profondes.
Ce texte normatif couvre les semelles filantes, semelles isolées, radiers, et inclut explicitement les massifs semi-profonds dans son champ d’application.
Ces puits courts se distinguent par leur rapport hauteur/diamètre limité : la profondeur reste modérée par rapport à la section, ce qui les différencie des fondations profondes au sens strict.
Ils constituent une solution intermédiaire particulièrement adaptée aux maisons individuelles sur terrain médiocre.
Le respect du DTU 13.12 conditionne souvent la réception des travaux par les assureurs et les contrôleurs techniques. Sur un chantier déclaré en bonne et due forme, le bureau de contrôle vérifiera la conformité des fondations à ce référentiel.
Comment réalise-t-on un puits de fondation à la tarière?
La fondation puits tarière repose sur un outil hélicoïdal vissé dans le sol par propulsion hydraulique, en une seule passe descendante. Une fois la profondeur atteinte, le béton est coulé pendant le retrait de la tarière, ce qui évite tout risque d’éboulement des parois.
Cette technique présente un avantage économique réel sur les sols homogènes et peu profonds : elle est rapide, ne nécessite pas de blindage et génère peu de déchets. Mais elle trouve ses limites face aux terrains hétérogènes, aux blocs rocheux ou aux grandes profondeurs.
Les projets de petite envergure – abris de jardin sur dalle, extensions légères, clôtures sur poteaux – correspondent bien au profil de cette technique. Pour une maison principale, une étude géotechnique préalable reste indispensable avant de valider ce choix.
Quelles sont les spécificités d’un puits de fondation en béton coulé sur place?
Lorsqu’un puits de fondation est exécuté par tractopelle, la profondeur maximale atteint 5 mètres. Au-delà, il faut basculer sur des techniques manuelles ou mécanisées spécialisées. Le béton est coulé directement dans l’excavation, sans coffrage dans la plupart des cas.
Ces puits béton coulés sur place sont généralement dépourvus d’armatures. Le béton massif reprend les charges par compression, ce qui fonctionne parfaitement tant que les efforts sont verticaux et centrés. En présence d’efforts horizontaux ou de traction, une armature devient nécessaire.
Le volume de béton à prévoir dépend directement de la section et de la profondeur. Pour un puits de section carrée de 80 cm de côté sur 4 mètres de profondeur, comptez environ 2,56 mètres cubes – sans les pertes liées aux irrégularités d’excavation, qui peuvent représenter 10 à 15 % supplémentaires. Le volume de déblais à évacuer représente un coût souvent sous-estimé dans le budget global.
Qu’est-ce qu’un puits perdu en fondation et dans quel contexte l’utilise-t-on?
Le puits perdu – aussi appelé puits absorbant – n’a rien à voir avec une fondation structurelle. Il s’agit d’un ouvrage destiné à l’infiltration des eaux pluviales ou des eaux usées traitées dans le sol, creusé jusqu’à une couche perméable.
La confusion avec le puits de fondation vient du terme, pas de la fonction. Un puits perdu ne reprend aucune charge de structure : il gère uniquement des flux hydrauliques.
Son dimensionnement dépend du débit à absorber et de la perméabilité du sol, pas des charges du bâtiment.
- Infiltration des eaux pluviales en l’absence de réseau collecteur
- Évacuation des effluents d’une installation d’assainissement autonome
- Gestion des eaux de drainage en périphérie de bâtiment
Sur le plan réglementaire, le puits perdu est soumis à des contraintes strictes : distance minimale par rapport aux fondations voisines, aux captages d’eau potable et aux limites de propriété.
Son implantation à proximité immédiate d’un puits de fondation structurel peut fragiliser ce dernier par érosion des parois.
Comment s’intègre un puits de fondation dans les fondations profondes d’une maison?
Dans la hiérarchie des puits fondations profondes pour maison individuelle, le puits occupe une position intermédiaire. Il descend plus bas qu’une semelle filante mais reste accessible à des moyens d’exécution simples, contrairement aux pieux forés qui nécessitent des équipements lourds.
Pour une puits fondation maison, le dimensionnement s’appuie sur trois données : la charge descendante du bâtiment, la portance du bon terrain et la nature des sols traversés. Un rapport géotechnique de type G2 est systématiquement recommandé avant tout choix définitif.
La comparaison avec les pieux révèle des avantages croisés selon le contexte. Le puits coûte moins cher à mettre en œuvre sur des profondeurs inférieures à 8 mètres. Le pieu l’emporte dès que la profondeur augmente ou que le sol impose un forage mécanisé.
Une maison bien fondée sur des puits en béton correctement dimensionnés peut traverser des décennies sans tassement différentiel, même sur un sol argileux – à condition que l’étude de sol ait été réalisée sérieusement et que la gestion du chantier respecte les prescriptions de l’ingénieur géotechnicien.
C’est là que tout se joue : pas dans le béton lui-même, mais dans les décisions prises avant de creuser le premier coup de pelle.
