Un terrain qui retient l’eau après chaque pluie, une pelouse gorgée plusieurs jours d’affilée, des fondations qui souffrent de l’humidité persistante : ce sont des signaux que le sol ne joue plus son rôle de filtre.
La tranchée drainante est souvent la réponse la plus rationnelle à ces problèmes, mais encore faut-il la concevoir correctement.
Sous-dimensionnée, elle colmate en deux hivers ; mal orientée, elle aggrave le problème plutôt qu’elle ne le résout.
À quoi sert une tranchée drainante pour les eaux pluviales?
Une tranchée drainante capte les eaux pluviales ou superficielles en excès et les achemine vers un exutoire, soit par infiltration progressive dans le sol environnant, soit par évacuation gravitaire vers un réseau ou un ouvrage de stockage.
Le principe est simple : on creuse une saignée dans le terrain, on la remplit d’un matériau très perméable traversé par un drain perforé, et l’eau s’y engouffre au lieu de stagner en surface.
Les situations qui justifient ce type d’ouvrage sont assez précises.
Un terrain argileux qui imperméabilise naturellement la surface, une zone basse en pied de talus qui reçoit les ruissellements des parcelles voisines, une allée ou une terrasse qui ne peut pas s’écouler naturellement : dans ces cas, la tranchée drainante agit comme un drain collecteur enterré.
Elle peut aussi protéger des fondations contre les remontées capillaires lorsqu’elle est positionnée en périphérie de bâtiment.
Ce qui distingue la tranchée drainante d’un simple fossé, c’est sa capacité à travailler de façon invisible et durable sous la surface, sans créer de rupture dans l’usage du terrain.
Vous pouvez y planter de la pelouse par-dessus, y faire passer des véhicules légers si la profondeur est suffisante, ou l’intégrer sous une allée stabilisée.
Quels matériaux choisir pour le drain et le remplissage?
Le tuyau de drainage est le cœur du dispositif. Vous avez le choix entre le PVC perforé et le PEHD (polyéthylène haute densité) perforé, tous deux disponibles dès le diamètre 100 mm.
Pour les surfaces résidentielles courantes, un diamètre de 100 mm suffit ; au-delà de 500 m² à drainer ou pour des débits concentrés, montez à 160 mm.
Le PEHD annelé est plus souple et plus résistant en terrain mouvant – il s’impose sur les chantiers où le sol est instable.
Le gravier drainant doit être non calcaire et propre, sans fines particules qui boucheraient les interstices. La granulométrie retenue est généralement le 20/40 mm, parfois le 8/32 mm pour un drainage plus fin.
L’essentiel est d’obtenir un matériau poreux avec un indice de vide élevé pour absorber rapidement les pointes de débit lors des épisodes pluvieux intenses.
Le géotextile filtrant enveloppe l’ensemble du remplissage pour séparer le gravier du sol naturel. Le grammage minimum est de 80 g/m² selon les règles du métier – en dessous, il ne retient pas les fines argileuses et le colmatage s’accélère.
Sur un terrain argileux ou limoneux, montez à 100 ou 120 g/m² sans hésiter. Ce tissu doit être déroulé en fond et sur les flancs de la tranchée avant tout remplissage, puis rabattu en chapeau sur le dessus.
Quelle profondeur prévoir pour une tranchée drainante?
La profondeur standard oscille entre 60 cm et 1,20 m selon les contraintes du site. En pratique, 1 mètre de profondeur pour 50 cm de largeur est la configuration recommandée par les bureaux d’études pour la majorité des projets résidentiels.
Sous les 60 cm, le drain est trop proche de la surface et la capacité de stockage devient insuffisante pour absorber un épisode pluvieux de 30 mm.
La nappe phréatique fixe la limite basse : le fond de la tranchée doit rester au-dessus du niveau de la nappe en période haute, faute de quoi le drain se retrouve noyé et perd toute efficacité.
Si la nappe est proche, une profondeur de 70 à 80 cm peut être le maximum acceptable.
La contrainte de vidange est souvent oubliée dans les calculs de particuliers. Selon les règles en vigueur, le dispositif doit se vider intégralement en 48 heures maximum après la fin d’un épisode pluvieux.
Cette exigence conditionne à la fois la profondeur, la nature du sol récepteur et la pente du drain.
La pente minimale obligatoire est de 1 %, soit 1 cm de dénivelé par mètre linéaire – en dessous, l’eau stagne dans le drain et favorise les dépôts.
Dimensionnement d’une tranchée drainante : comment calculer la bonne taille?
Pour les projets résidentiels dont le bassin versant reste inférieur à 2 hectares, les bureaux d’études utilisent la méthode rationnelle.
Elle croise la surface drainée, le coefficient de ruissellement du revêtement (0,9 pour une toiture, 0,3 pour une pelouse) et l’intensité de pluie de référence pour votre zone climatique.
Sans entrer dans le calcul complet, voici les ordres de grandeur pratiques qui s’en dégagent.
La largeur de tranchée se situe entre 30 et 50 cm – une largeur inférieure rend la pose difficile et n’assure pas les 10 cm de gravier de chaque côté du drain.
Pour le volume de matériau drainant, comptez environ 1 m³ de gravier pour 10 mètres linéaires de tranchée. C’est un repère utile pour commander vos matériaux et calibrer votre devis.
Prenons un exemple concret : vous souhaitez drainer une surface de 50 m² en jardin argileux. Une tranchée de 40 cm de large, 60 cm de profondeur et 10 mètres de long offre une section de stockage suffisante pour cette surface, à condition que l’infiltration ou l’exutoire puisse absorber les débits.
Vous aurez besoin d’environ 1 m³ de gravier 20/40, de 12 mètres de drain perforé diamètre 100 mm, et de 8 à 10 m² de géotextile.

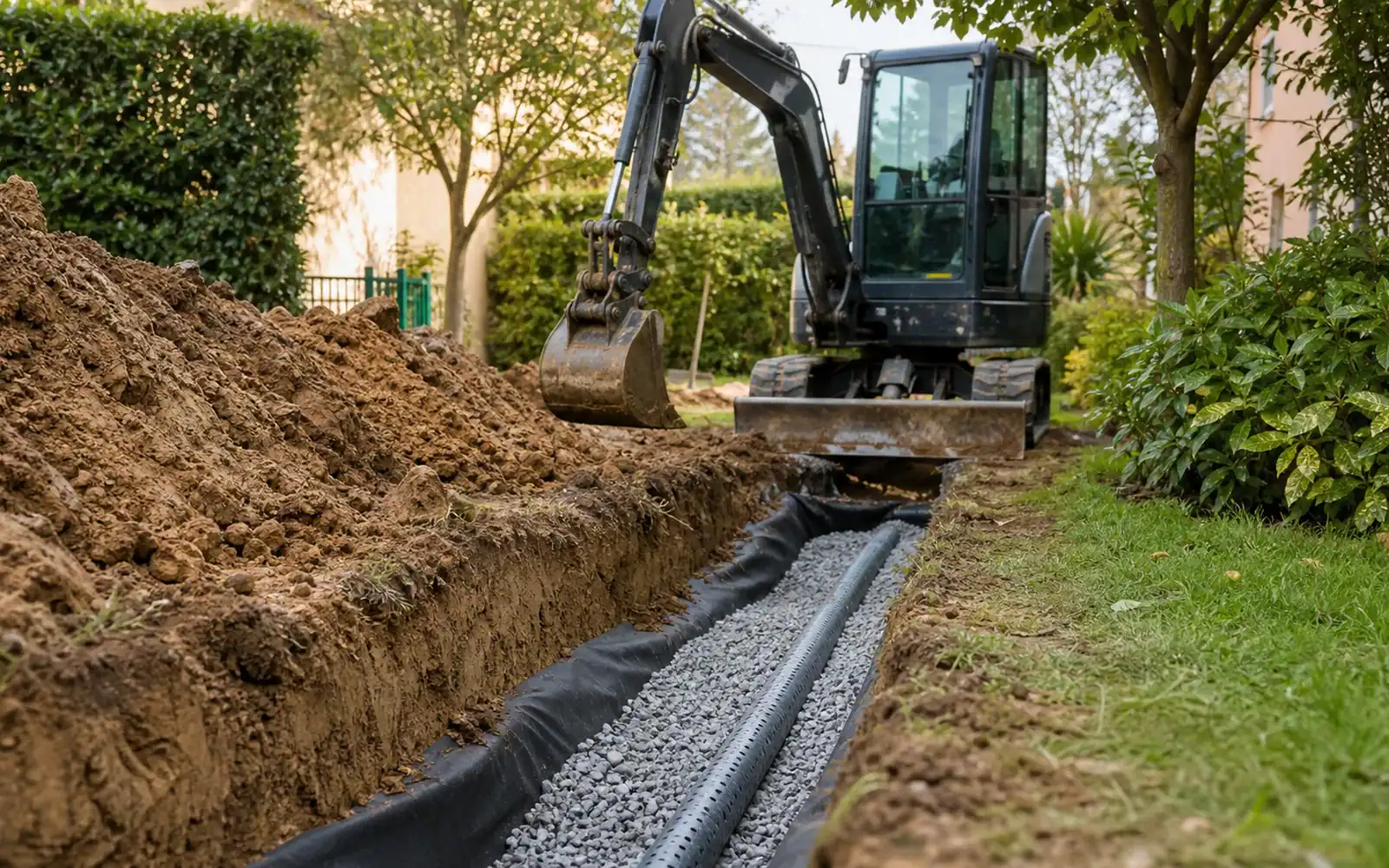

Comment réaliser une tranchée drainante étape par étape?
Le creusement se fait à la pelle mécanique pour les longueurs dépassant 5 mètres – à la main pour des chantiers très contraints.
Les parois doivent être aussi verticales que possible pour ne pas élargir inutilement la fouille et éviter les effondrements avant le remplissage.
Voici l’ordre d’exécution à respecter :
- Dérouler le géotextile en fond et sur les flancs, avec un débord de 30 à 40 cm de chaque côté pour le rabat final
- Poser une première couche de gravier 20/40 de 15 à 20 cm d’épaisseur en fond de tranchée
- Déposer le drain perforé côté aval de la tranchée, perforations orientées vers le bas – c’est contre-intuitif, mais c’est ce qui permet de capter l’eau qui remonte par capillarité dans le gravier
- Remblayer au gravier jusqu’à environ 10 cm de la surface, en tassant légèrement sans compacter à l’excès
- Rabattre le géotextile en chapeau sur le gravier
- Terminer avec une couche de sable ou de terre végétale selon l’usage prévu en surface

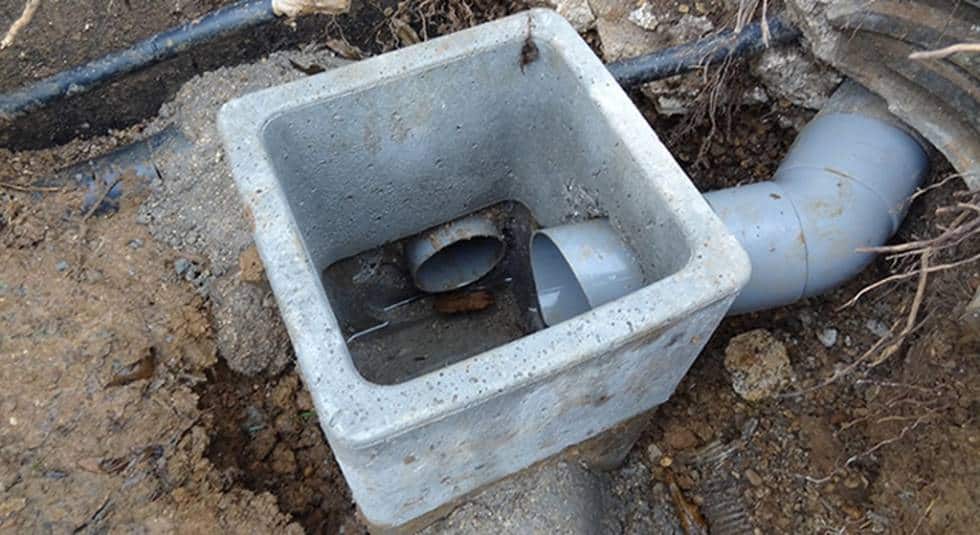

À l’entrée du dispositif, la pose d’un regard à décantation avec coude plongeant est fortement recommandée.
Ce regard piège les sédiments et les débris végétaux avant qu’ils n’atteignent le drain et le colmatent prématurément. C’est un investissement de 50 à 100 euros qui peut doubler la durée de vie du système.
Où évacuer les eaux collectées par le drain?
Quatre débouchés sont possibles selon la configuration de votre terrain et les règles locales d’urbanisme. Le raccordement au réseau pluvial séparé de voirie est la solution la plus directe si ce réseau existe et si votre commune l’autorise.
L’infiltration sur la parcelle via un puisard ou un épandage souterrain fonctionne lorsque le sol est suffisamment perméable.
La récupération dans une cuve enterrée vous permet de réutiliser l’eau pour l’arrosage. Sur les terrains en pente, un épandage souterrain en aval reste une option économique.
Le raccordement au réseau d’eaux usées est strictement interdit, quelle que soit la configuration. Cette règle s’applique partout en France et son non-respect expose le propriétaire à des sanctions.
Le réseau d’assainissement n’est pas dimensionné pour absorber des volumes pluviaux et le mélange des effluents pose des problèmes majeurs en station d’épuration.
La pente d’écoulement du drain vers son exutoire doit être comprise entre 3 et 10 mm par mètre. En dessous de 3 mm, le débit est insuffisant et les sédiments s’accumulent dans le drain.
Au-dessus de 10 mm sur de longues tranchées, la vitesse d’écoulement peut éroder les matériaux fin à l’entrée du dispositif.
Tranchée drainante ou puisard : lequel choisir selon la configuration du terrain?
La tranchée drainante et le puisard répondent à deux logiques différentes.
La tranchée collecte les eaux sur une longueur et les redistribue de façon linéaire ; le puisard concentre tout en un point unique pour les infiltrer verticalement.
Le choix entre les deux dépend essentiellement de la perméabilité du sol et de la surface à gérer.
| Critère | Tranchée drainante | Puisard |
|---|---|---|
| Surface drainée | 50 à plusieurs centaines de m² | 50 à 150 m² maximum |
| Sol argileux | Possible avec exutoire gravitaire | Déconseillé (infiltration bloquée) |
| Sol perméable | Efficace | Efficace |
| Espace nécessaire | Longueur de 5 à 30 m | 1 à 2 m² en surface |
| Coût indicatif | 800 à 2 500 € selon longueur | 400 à 1 200 € |
Sur un terrain sableux avec une bonne perméabilité, un puisard de 1 m de diamètre et 2 m de profondeur peut suffire pour une toiture de 80 m².
Sur un terrain argileux ou une surface de plus de 200 m², la tranchée drainante avec évacuation gravitaire est la seule option réaliste.
Tranchée drainante sur terrain argileux : contraintes et précautions
L’argile est le pire ennemi d’un système par infiltration. Sa perméabilité est si faible – souvent inférieure à 1 mm/heure – que le sol ne peut pas absorber les débits même modestes.
Sur ce type de terrain, toute tranchée drainante doit impérativement être raccordée à un exutoire gravitaire : réseau pluvial, fossé de voirie ou cours d’eau si la commune l’autorise. L’infiltration seule ne suffira pas.
Le risque de colmatage accéléré est réel sur les sols argileux. Les fines particules argileuses migrent vers le gravier dès que le géotextile présente le moindre défaut.
Optez pour un géotextile de 100 à 120 g/m² minimum, et soignez particulièrement les recouvrements aux jonctions (30 cm minimum de recouvrement entre deux lés).
Un colmatage partiel au bout de 5 ans est courant sur ce type de sol si le géotextile est sous-dimensionné.
La profondeur de tranchée doit aussi être ajustée. Sur un sol argileux qui gonfle et se rétracte au gré des saisons, les mouvements de terrain peuvent déformer une tranchée peu profonde.
Une profondeur de 90 cm à 1 m avec un drain PEHD flexible est plus adaptée qu’un drain PVC rigide à 60 cm.
Limites et inconvénients du drainage par tranchée
Le premier inconvénient est le colmatage progressif. Même avec un bon géotextile et un regard à décantation, les fines particules s’accumulent dans le gravier au fil des années.
Un drain bien posé sur sol sableux tient 15 à 20 ans sans intervention majeure ; sur sol argileux, prévoyez un curage ou un remplacement partiel au bout de 8 à 12 ans.
L’entretien consiste principalement à vider et nettoyer le regard à décantation une fois par an, après les premières pluies d’automne.
Le DTU 13.3, qui encadre les travaux de drainage des sols, fixe des règles précises sur la mise en œuvre, les matériaux et les pentes.
Ce document technique unifié s’impose aux professionnels du bâtiment et conditionne la garantie décennale sur les ouvrages. Si vous faites réaliser les travaux par une entreprise, vérifiez qu’elle s’y réfère explicitement dans son devis.
Le sous-dimensionnement est le défaut le plus fréquent constaté sur les chantiers de particuliers.
Une tranchée trop étroite, trop courte ou avec une pente insuffisante se sature lors des épisodes pluvieux intenses et peut provoquer des remontées d’eau en surface – exactement le problème qu’elle était censée résoudre.
Calculez avec une marge de sécurité de 20 % sur le volume de gravier.
Enfin, sur les sols très imperméables sans exutoire disponible, la tranchée drainante ne peut tout simplement pas fonctionner. L’eau collectée n’a nulle part où aller.
Dans ce cas, la seule solution viable est soit de raccorder à un réseau existant, soit d’opter pour une cuve de récupération dimensionnée pour absorber les épisodes de 48 heures.
Un terrain correctement drainé, c’est d’abord un terrain dont on a clairement identifié où l’eau peut aller – tout le reste n’est que plomberie enterrée.
