Un mur de soutènement sans fondation correcte, c’est comme une dent sans racine – ça tient, jusqu’au jour où ça ne tient plus.
Selon une analyse de Filierepro.fr, 68 % des effondrements de murs de 2 m sont directement liés à des fondations défaillantes.
Pourtant, la grande majorité de ces sinistres auraient pu être évités avec des dimensions respectant quelques règles de calcul simples.

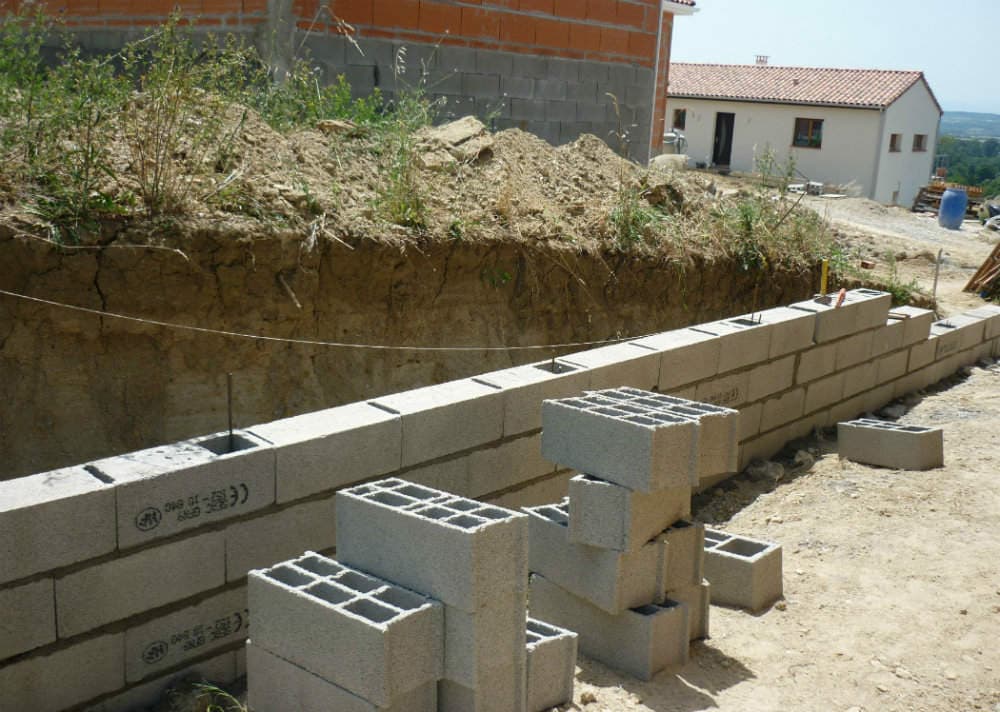

Quel type de fondation convient à un mur de soutènement?
Le choix du type de fondation dépend de trois paramètres : la hauteur du mur, la nature du sol et les charges à reprendre.
Pour la grande majorité des murs de soutènement courants, la semelle filante en béton armé reste la solution de référence. Elle répartit les charges sur toute la longueur du mur et résiste aux poussées latérales des terres.
Le radier général – une dalle béton continue sous l’ensemble du mur – ne s’impose que dans des cas particuliers : sol très hétérogène, terrain argileux gonflant, ou mur de grande longueur en zone sismique.
Son coût est nettement supérieur à celui d’une semelle filante, ce qui le réserve aux situations où le sol ne présente pas une portance suffisante et homogène.
Les fondations profondes (pieux, micropieux) restent rares pour des murs de soutènement résidentiels. Elles entrent en jeu quand le sol de surface est trop meuble – remblais anciens, vases, tourbes – et qu’il faut transmettre les charges à une couche résistante plus profonde.
Un bureau d’études géotechniques est alors incontournable. Pour un mur courant entre 60 cm et 2 m de hauteur, la semelle filante armée suffit dans la quasi-totalité des cas.
Comment calculer les dimensions d’une fondation pour mur de soutènement?
Les règles de dimensionnement d’une semelle de mur de soutènement suivent des ratios bien établis, que vous pouvez appliquer dès la phase d’esquisse.
La largeur de la semelle varie entre 0,5 et 0,66 fois la hauteur du mur, avec un minimum absolu de 40 cm imposé par le DTU 13.1. Pour un mur de 2 m, cela donne une semelle de 1 m à 1,30 m de large.
L’épaisseur de la semelle suit une règle similaire : comptez environ 0,12 fois la hauteur totale du mur, avec un plancher à 25 cm.
Le DTU 13.1 fixe pour sa part un minimum de 20 cm pour toute semelle filante, mais en pratique 25 cm reste la valeur de chantier raisonnable dès que le mur dépasse 80 cm.
La semelle n’est pas symétrique. La partie côté terrain visible (le « talon avant ») représente 15 à 20 % de la hauteur du mur.
Le reste part en « patin arrière », côté remblai, pour contrebalancer la poussée des terres. C’est cette dissymétrie qui assure la stabilité au basculement.
Deux facteurs de sécurité doivent être vérifiés dans tout calcul sérieux : le facteur de sécurité au glissement (Fs) doit être supérieur ou égal à 1,5, et celui au basculement doit atteindre au moins 2,0.
Ces valeurs signifient que la fondation doit pouvoir encaisser 1,5 fois la force de glissement théorique et 2 fois le moment de basculement avant rupture.
À quelle profondeur faut-il ancrer la fondation?
La profondeur d’ancrage dépend à la fois de la hauteur du mur, du type de sol et de la zone climatique. Pour un muret de 60 cm en zone tempérée, 40 à 50 cm suffisent généralement.
Pour un mur de 2 m, la profondeur minimale se situe entre 60 et 80 cm.
Le gel change tout. En zone de gel marqué – montagne, Alsace, plateaux du Massif Central – la fondation doit descendre en dessous de la profondeur de gel pour éviter les mouvements saisonniers.
La règle minimale dans ces zones : 80 cm de profondeur pour un mur de 2 m. Pour un muret de 60 cm en zone de gel, il faut compter 80 à 100 cm, ce qui peut sembler disproportionné mais s’explique par la nécessité de sortir du sol actif.
La nature du sol joue aussi : sur un terrain argileux sensible aux variations d’humidité, on majore la profondeur d’ancrage de 10 à 15 cm supplémentaires.
Sur un sol rocheux ou graveleux, on peut s’en tenir aux valeurs minimales. Avant de creuser, un sondage de reconnaissance – même rudimentaire à la tarière manuelle – permet d’identifier la nature du terrain sous les premiers centimètres de terre végétale.
Dimensions de fondation selon la hauteur du mur : 60 cm, 1 m et 2 m
Voici les valeurs concrètes pour les trois hauteurs les plus courantes, issues des règles de calcul et des pratiques de chantier documentées :
| Hauteur du mur | Largeur semelle | Épaisseur semelle | Profondeur d’ancrage | Profondeur en zone de gel |
|---|---|---|---|---|
| 60 cm | 40 à 50 cm | 20 à 25 cm | 40 à 50 cm | 80 à 100 cm |
| 1 m | 50 à 66 cm | 25 cm minimum | 50 à 60 cm | 80 cm minimum |
| 2 m | 1 m à 1,30 m | 25 à 30 cm | 60 à 80 cm | 80 cm minimum |
Pour le mur de 1 m, la semelle se décompose en pratique ainsi : 15 cm côté visible, 20 cm pour l’épaisseur du voile, puis 15 à 30 cm côté remblai.
Pour le mur de 2 m, ce même découpage donne 30 cm côté visible, 20 cm pour le voile, et 50 à 80 cm côté remblai. C’est bien sur ce dernier patin que repose la résistance au basculement.
Le ferraillage d’une semelle de mur de soutènement
Une semelle sans armature n’est qu’un simple lit de béton : elle résiste bien à la compression, mal à la traction et au cisaillement.
Or, les poussées des terres créent précisément des efforts de flexion dans le patin. Le ferraillage est donc calculé pour reprendre ces tensions.
En pratique, pour un mur résidentiel courant, on utilise des barres HA de 10 à 12 mm de diamètre, disposées en deux nappes croisées dans la semelle. L’espacement courant est de 15 à 20 cm entre barres.
Un treillis soudé peut remplacer les barres en nappe basse pour les semelles de faible hauteur (murets de 60 cm à 1 m), à condition que le treillis soit de maille inférieure ou égale à 150 × 150 mm.
Les armatures remontent dans le voile du mur sous forme de barres verticales ancrées dans le béton de la semelle, avec un recouvrement minimum de 40 cm.
Cette continuité entre semelle et voile est ce qui garantit la solidarité structurelle de l’ensemble.
Le béton recommandé pour la semelle est un C20/25 dosé à 350 kg/m³ de ciment. Pour un mur de 2 m, comptez entre 0,5 et 0,8 m³ de béton par mètre linéaire de semelle, selon la largeur retenue.
Pensez à respecter les enrobages : 3 cm minimum pour les armatures en fond de semelle, 2 cm sur les côtés.
Comment réaliser les fondations d’un mur de soutènement?
La mise en œuvre commence par l’implantation au sol : piquets et cordeau pour matérialiser les axes, vérification du niveau et de l’alignement.
Avant tout terrassement, assurez-vous de l’absence de réseaux enterrés (eau, électricité, gaz) dans la zone de fouille.
Le terrassement se fait à la pelle mécanique pour les grandes longueurs, à la main pour les accès difficiles. Le fond de fouille doit être plat, compacté et propre – pas de terre végétale, pas de remblai meuble.
Si le terrain est hétérogène, on pose un lit de 10 cm de béton de propreté dosé à 150 kg/m³ avant l’armature.
Le coffrage de la semelle peut être réalisé en planches de bois, en tube coffrant ou directement contre les parois de fouille si le sol est stable et bien vertical.
On place ensuite les armatures avec leurs cales d’enrobage, puis on coule le béton C20/25 en une seule passe pour la semelle.
Le temps de séchage du béton est d’au moins 48 heures avant toute reprise de travaux, et 7 jours avant de coffrer le voile.
La reprise de bétonnage entre semelle et voile doit être soignée : ragréage de la surface, nettoyage des armatures en attente, humidification du béton durci avant coulage du voile.
Le drainage arrière – géotextile et drain avec gravier de 4/20 mm – se met en place simultanément au remblayage.
Remblayez progressivement par couches de 20 à 30 cm compactées, jamais en un seul apport massif qui créerait un choc de poussée sur un voile encore jeune.
Les fondations mal dimensionnées restent la première cause d’effondrement
Le chiffre est clair : 68 % des effondrements de murs de soutènement de 2 m sont imputables à des fondations défaillantes. Ce n’est pas un problème de matériaux ou de main-d’œuvre – c’est un problème de conception en amont.
Les erreurs les plus fréquentes en auto-construction sont prévisibles :
- Semelle trop étroite, calquée sur l’épaisseur du mur plutôt que sur sa hauteur
- Profondeur insuffisante, arrêtée dès la première couche de sol dur sans vérifier sa stabilité
- Absence de ferraillage ou armatures sous-dimensionnées
- Remblayage trop rapide avant durcissement complet du béton
- Absence de drainage, qui provoque une surpression de l’eau dans les terres
Certaines situations imposent de faire appel à un bureau d’études structures : tout mur dépassant 2 m de hauteur, tout terrain en pente avec présence d’eau, tout sol argileux ou remblai non compacté, et toute situation où une maçonnerie de bloc porteur est associée au mur de soutènement.
Au-delà de 2 m, le permis de construire peut également l’exiger selon les PLU locaux.
Quel budget prévoir pour les fondations d’un mur de soutènement?
Les coûts varient sensiblement selon la hauteur du mur, la nature du sol et l’accessibilité du chantier. Voici les fourchettes par mètre linéaire pour les trois hauteurs courantes :
| Poste | Muret 60 cm | Mur 1 m | Mur 2 m |
|---|---|---|---|
| Béton fondation | 30 à 45 €/ml | 50 à 70 €/ml | 80 à 100 €/ml |
| Ferraillage | 8 à 12 €/ml | 12 à 18 €/ml | 18 à 25 €/ml |
| Drainage (gravier + géotextile) | 15 à 20 €/ml | 20 à 25 €/ml | 25 à 35 €/ml |
| Total fondation seule | 55 à 80 €/ml | 85 à 115 €/ml | 120 à 160 €/ml |
Ces tarifs couvrent les matériaux et la pose standard. Ils grimpent sensiblement dès que l’accès au chantier est difficile – passage étroit, dénivelé important, présence d’arbres – ou que le sol nécessite un compactage ou un remplacement.
Un terrain argileux qui gonfle peut imposer un sur-creusement de 20 à 30 cm supplémentaires, avec apport de grave, ce qui ajoute facilement 20 à 30 €/ml.
Pour un mur de 2 m avec toutes les prestations (fondation, voile, drainage, remblai), le budget total oscille entre 300 et 600 €/ml selon les conditions de chantier.
La fondation représente environ 25 à 30 % de ce budget global – une part faible au regard du rôle qu’elle joue. Rogner sur les fondations pour économiser 30 €/ml, c’est souvent perdre l’ouvrage entier cinq ans plus tard.
Un mur de soutènement bien ancré dure plusieurs décennies sans intervention. Un mur mal fondé vous rappellera son existence au premier hiver humide – avec des coûts de reprise qui dépassent largement ce qu’aurait coûté une semelle dimensionnée correctement dès le départ.
