Un toit à une seule pente, ça paraît simple. C’est même souvent la première charpente qu’on envisage en auto-construction, pour une extension ou un abri.
Mais la fixer correctement sur un mur en parpaing creux, c’est là que beaucoup de projets déraillent silencieusement – avant même la première tuile posée.
Quels sont les composants d’une charpente bois à 1 pente?

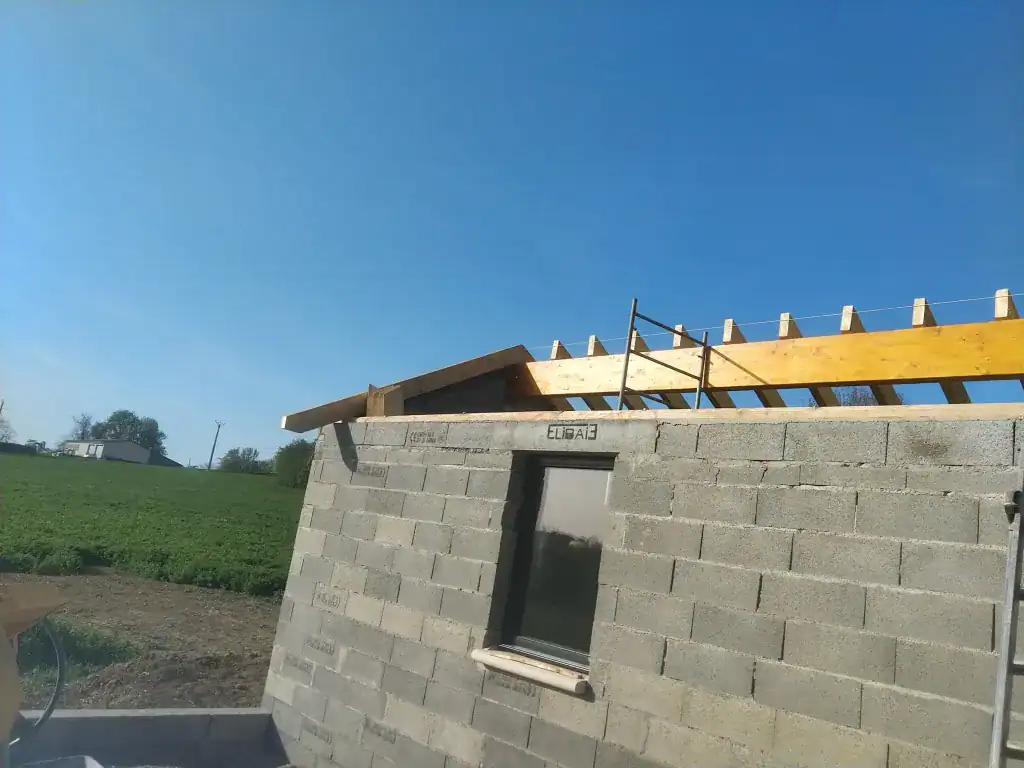

Une charpente mono-pente repose sur un nombre limité d’éléments, mais chacun a un rôle précis. À la base, la muralière est la pièce de bois horizontale fixée directement sur les murs porteurs. C’est elle qui transmet toutes les charges vers la maçonnerie.

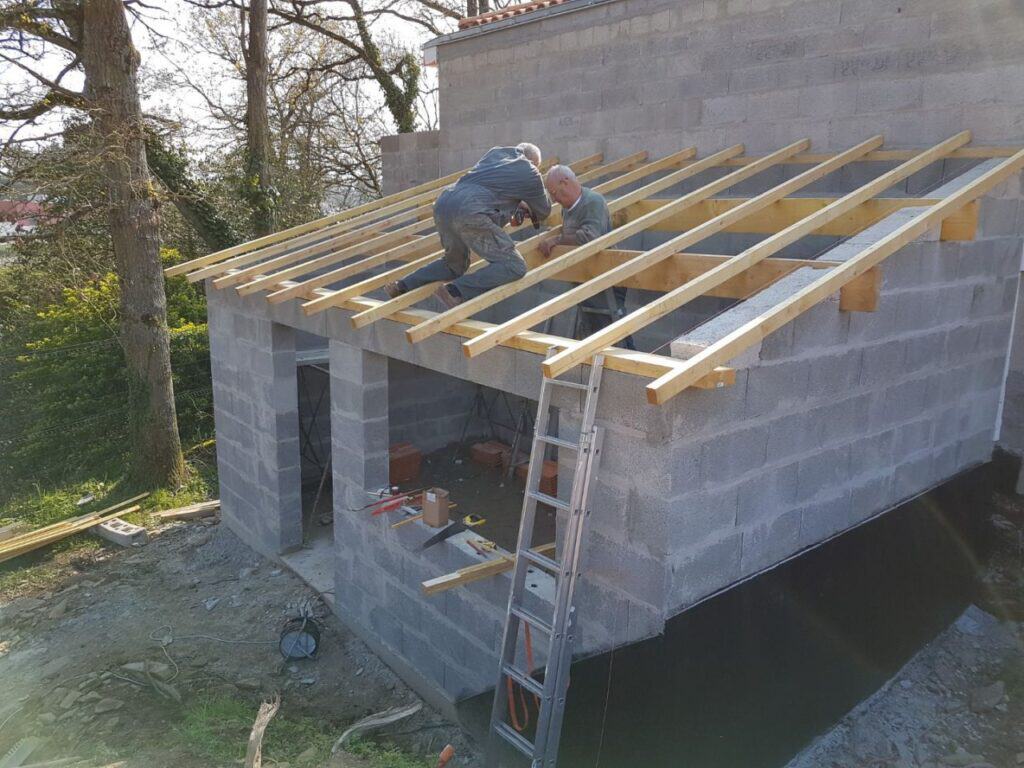

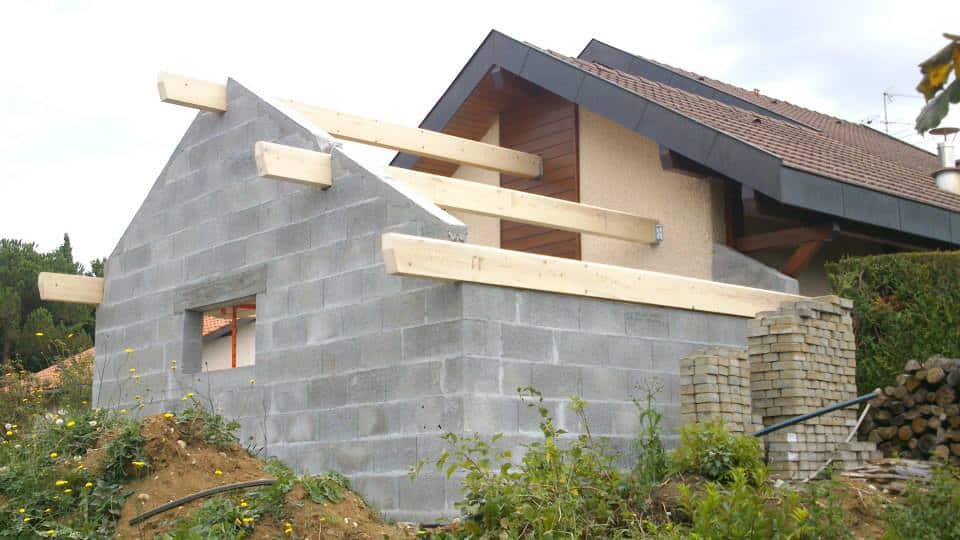

Les pannes et les chevrons forment l’ossature proprement dite. Les pannes courent dans le sens de la longueur du toit ; les chevrons descendent dans la pente.
Pour une portée de 4 mètres, une section de 10×20 cm est le standard. Au-delà de 3 mètres de portée, des pannes intermédiaires s’imposent, espacées de 120 à 180 cm.
L’entraxe des chevrons varie selon la couverture prévue : 40 à 45 cm pour les tuiles lourdes en terre cuite, jusqu’à 60 cm maximum pour le bac acier. Ce n’est pas un détail esthétique – c’est du dimensionnement structurel.
- Essences recommandées : sapin, pin ou chêne, en classes 2 et 3, traitées contre les insectes et les champignons
- Taux d’humidité du bois : inférieur à 22 % obligatoirement à la mise en œuvre
- Épaisseur minimale des pièces : 35 mm
- Fixations : acier galvanisé exclusivement, pour résister à la condensation sous couverture
Un bois posé trop humide travaillera en séchant, fissure les assemblages et compromet l’ensemble. Cette règle des 22 % est souvent ignorée sur les petits chantiers – à tort.

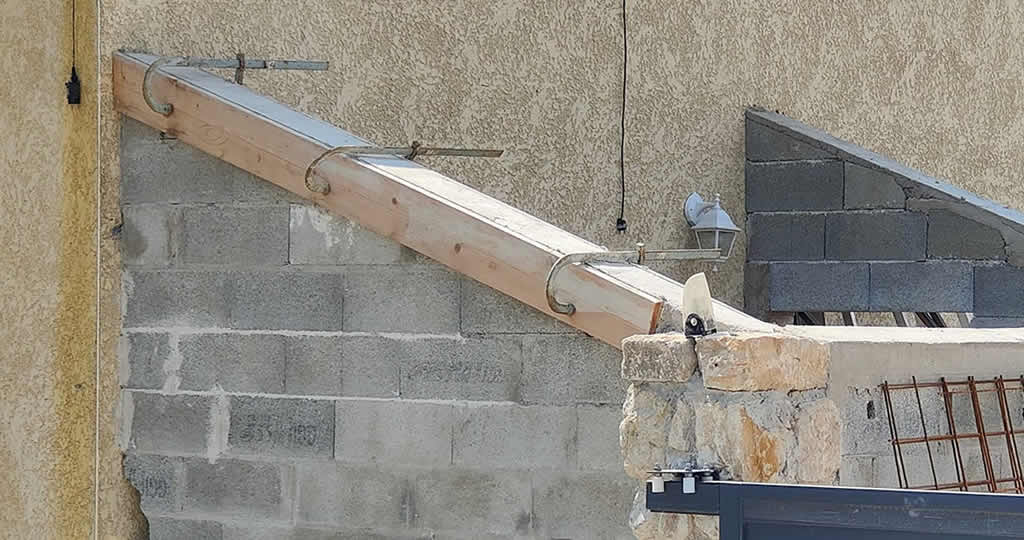

Comment fixer une charpente sur un mur en parpaing?
Le parpaing creux est le matériau de gros œuvre le plus courant en France. Son problème : il est composé à 50 % de vide. Une cheville à expansion classique, vissée dans ce vide, n’a rien sur quoi s’appuyer. Sous charge, le bossage interne s’effrite et la fixation finit par lâcher progressivement.
La seule solution fiable, c’est le scellement chimique. Le principe : on fore un trou de diamètre 12 à 16 mm, on insère un tamis métallique dans la paroi creuse, puis on injecte une résine époxyde ou vinylester. La résine s’écoule à travers le tamis et remplit les alvéoles du parpaing.
Une fois polymérisée, elle crée un massif d’ancrage solide. Les références du marché sont le Hilti HIT-RE 500, le Fischer FIS V Plus et le Spit Epcon.
Avant même de fixer la muralière, il faut réaliser une arase de pente : une chape de béton de 5 à 8 cm d’épaisseur coulée sur le dessus du mur. Sans elle, les efforts ponctuels de la charpente s’appliquent sur quelques centimètres carrés de béton creux.
L’éclatement est inévitable, souvent différé de quelques années après la pose – suffisamment tard pour ne pas faire le lien avec une mauvaise mise en œuvre.
Intercalez systématiquement un film EPDM ou une natte caoutchouc entre la muralière et le mur. Ce joint souple absorbe les micro-mouvements et empêche la remontée capillaire d’humidité dans le bois.
Sur un linteau en béton armé, cette précaution s’applique également lors de la pose d’une pièce de bois par-dessus.
Comment faire un toit en 1 pente : pentes minimales réglementaires selon la couverture?
La pente d’un toit mono-pente n’est pas libre. Les DTU fixent des minimums selon le type de couverture, et les descendre en dessous revient à annuler toute garantie d’étanchéité.
| Type de couverture | Pente minimale DTU | Angle équivalent |
|---|---|---|
| Bac acier trapézoïdal | 5 % | 3° |
| Bac acier nervuré simple peau | 7 % | 4° |
| Bac acier joint debout | 3 % (étanchéité renforcée) | 1,7° |
| Tuiles mécaniques | 15 % | 8,5° |
| Tuiles canal | 25 % | 14° |
En zone tempérée, une pente de 5 à 10 % suffit pour un bac acier. En zone montagneuse ou fortement pluvieuse, visez 15 à 20 % pour assurer l’évacuation des eaux, même avec du métal. La neige accumulée sur une pente faible peut représenter une charge de 100 à 150 kg/m² selon les régions.
Charpente 1 pente en bac acier : un choix particulièrement adapté à ce type de toiture
La toiture mono-pente et le bac acier forment une association logique. Le bac acier tolère des pentes faibles – dès 5 % en trapézoïdal – ce qui simplifie le calcul de hauteur entre le mur bas et le mur haut.
Sur une extension de maison avec contrainte de vue ou de gabarit, c’est souvent la seule solution techniquement viable.
La légèreté du bac acier permet d’espacer les chevrons jusqu’à 60 cm, contre 40 à 45 cm pour les tuiles. Cela réduit le nombre de pièces de bois, donc le coût de la charpente. L’entraxe des pannes peut également être augmenté, selon le profil du bac et sa résistance propre.
Quelques points de vigilance propres à cette association : la dilatation thermique du métal impose des fixations par vis autoforeuses avec rondelle EPDM, pas des clous.
La condensation sous bac acier simple peau est un problème réel – prévoyez une lame d’air ventilée ou un bac isolant avec pare-vapeur intégré. Et vérifiez la compatibilité des fixations métalliques avec le traitement du bois : certains produits anticorrosion réagissent avec les aciers galvanisés.
Calcul d’une charpente bois à 1 pente : portées, entraxes et sections
Le dimensionnement commence par la portée libre des chevrons, c’est-à-dire la distance entre deux appuis (muralière et panne faîtière, ou deux pannes intermédiaires). Au-delà de 3 mètres de portée libre, vous devez ajouter des pannes intermédiaires. Sans elles, le chevron fléchit sous charge et la couverture se déforme.
Pour une portée de 4 mètres, la section standard des pannes est de 10×20 cm. Pour les chevrons sur cette même portée, une section de 6×8 cm ou 7×9 cm est généralement suffisante selon la charge (tuiles vs bac acier). Ces valeurs supposent un entraxe de 60 cm et une charge de neige modérée.
- Portée ≤ 3 m : chevrons 6×8 cm, pannes 8×15 cm, entraxe 60 cm
- Portée 3 à 5 m : chevrons 7×9 cm, pannes 10×20 cm, entraxe 60 cm (bac acier) ou 45 cm (tuiles)
- Portée > 5 m : faire calculer par un bureau d’études – les sections augmentent vite
La structure en ossature bois suit des logiques de dimensionnement proches : portée, charge, entraxe et essence du bois sont les quatre variables qui gouvernent tout calcul de section.
Quel est le prix d’une charpente à 1 pente?
Les coûts se décomposent en trois postes distincts. D’abord les matériaux bois : comptez environ 25 à 45 €/m² pour une charpente légère bac acier, et 40 à 65 €/m² pour une charpente destinée à des tuiles (sections plus importantes, entraxe réduit).
La muralière coûte entre 10 et 30 €/ml fournie. Les fixations chimiques et tiges filetées représentent 5 à 20 €/ml supplémentaires selon le diamètre et la marque. Ce poste fixation est souvent sous-estimé : sur 10 mètres linéaires, il faut compter entre 15 et 30 ancrages chimiques.
| Poste | Coût indicatif |
|---|---|
| Bois traité (chevrons + pannes) | 25 à 65 €/m² selon couverture |
| Muralière | 10 à 30 €/ml |
| Fixations chimiques | 5 à 20 €/ml |
| Main-d’œuvre pose | 30 à 55 €/m² |
| Total fourni posé (hors couverture) | 65 à 140 €/m² |
Sur une extension de 20 m², prévoyez entre 1 300 et 2 800 € pour la charpente seule, hors couverture. L’écart dépend du type de couverture prévu, de la pente, et du taux horaire du charpentier selon la région.
Les points de contrôle à vérifier avant de lancer les travaux
Quatre erreurs reviennent systématiquement sur ce type de chantier. La première : oublier l’arase de pente et visser directement dans la tranche des parpaings. Le résultat se voit rarement dans l’année – il se voit cinq ans plus tard, quand le mur éclate sous la charge.
La deuxième : utiliser des chevilles à expansion standard sur parpaing creux. Même surdimensionnées, elles ne tiennent pas. Le scellement chimique avec tamis métallique n’est pas une option premium – c’est la norme.
La troisième : poser du bois humide. Un taux de 25 à 30 % à la mise en œuvre, c’est courant sur les bois en stock mal protégés. Le retrait en séchant peut atteindre 3 à 5 mm sur une section de 20 cm – suffisant pour desserrer toutes les fixations.
La quatrième : sous-dimensionner la pente pour gagner de la hauteur sous le faîtage. Descendre à 3 % avec du bac acier nervuré sans étanchéité renforcée, c’est une infiltration programmée. Vérifiez systématiquement le DTU correspondant à votre couverture avant de figer la hauteur des murs.
Si votre projet touche à l’existant – mur pignon mitoyen, jonction avec une façade ancienne, terrasse contre la maison – pensez aussi au joint de dilatation entre la terrasse et la maison : les mouvements différentiels entre la nouvelle structure et l’ancien bâti peuvent fragiliser les deux ouvrages si ce détail est négligé.
Une charpente à une pente, bien conçue, dure cinquante ans sans intervention. Mal fixée sur un mur creux, elle se désolidarise en silence – jusqu’au jour où ça devient visible et coûteux.
