Un moteur qui s’emballe sans raison, une tondeuse qui cale dès qu’on monte en charge – dans la moitié des cas, le coupable est un ressort de carburateur mal positionné ou monté à l’envers.
Une pièce de quelques centimètres qui conditionne toute la régulation du moteur.
Où se trouve exactement le ressort sur un carburateur Briggs et Stratton?

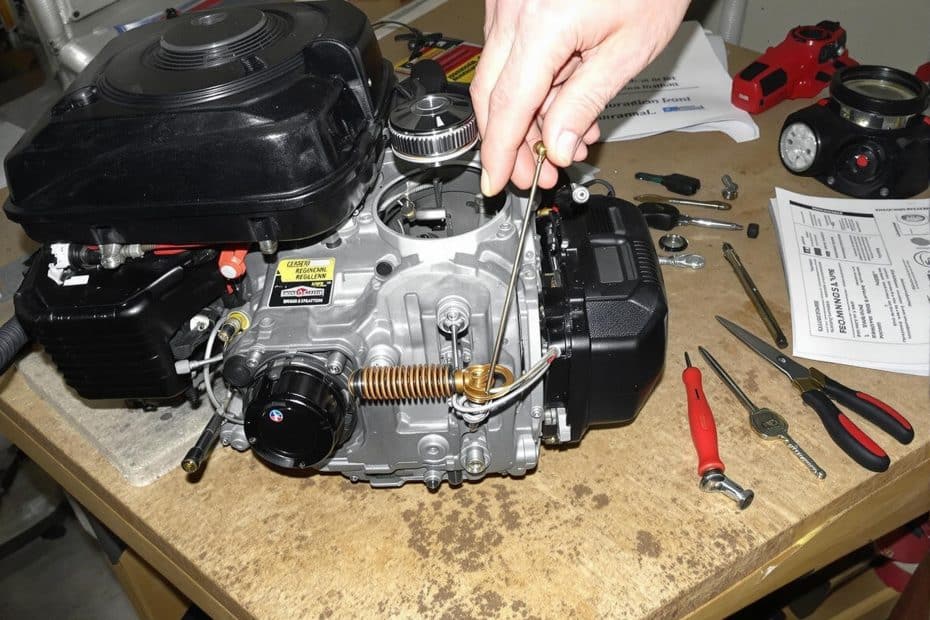

Sur les séries 450E, 500E et 550E – les plus répandues sur les tondeuses grand public – le ressort se positionne sur le côté droit du carburateur, vu de face. Il s’agit de la face opposée au filtre à air.
Son rôle est précis : il relie le levier de commande des gaz au levier de régulation. L’extrémité courte s’accroche côté commande, l’extrémité longue côté support de carburateur.
Sa forme en « C » épouse la courbure du levier de commande – si elle ne l’épouse pas naturellement, c’est souvent signe que le ressort est monté à l’envers ou qu’il s’agit d’une référence incorrecte.
Sur les séries Intek et les gammes professionnelles (séries 850 et au-delà), la configuration peut différer. Ces moteurs utilisent parfois un double ressort : un ressort principal qui assure le rappel de base, et un ressort secondaire plus fin qui affine la réponse aux variations de charge.
La localisation reste latérale, mais le point d’ancrage du secondaire varie selon les millésimes.
Spécifications techniques du ressort selon le modèle de moteur
Tous les ressorts de carburateur Briggs et Stratton ne se ressemblent pas. La confusion entre ressort de rappel et ressort régulateur est la première erreur à éviter avant même d’acheter la pièce de remplacement.
| Type de ressort | Longueur au repos | Diamètre du fil | Nombre de spires | Force de rappel |
|---|---|---|---|---|
| Ressort de rappel (séries 450E-550E) | 30 à 45 mm | 0,8 à 1,2 mm | 6 à 8 | 15 à 25 N |
| Ressort régulateur (Intek, séries pro) | 70 à 90 mm | 1,5 à 2 mm | 8 à 12 | 25 à 40 N |
Tous les ressorts d’origine reçoivent un traitement anticorrosion et sont conçus pour fonctionner entre -20 °C et +120 °C. Un ressort de remplacement sans ce traitement tient rarement plus d’une saison sous capot, surtout en conditions humides.
Comment réussir le montage du ressort de carburateur Briggs et Stratton?
Comptez au total 1h30 à 2h pour l’ensemble de l’opération : 30 à 45 minutes de préparation, 20 à 30 minutes pour accéder au carburateur, et 45 à 60 minutes pour le montage et les réglages. Rien de compliqué, mais ça demande de la méthode.
Les outils à prévoir :
- Clés plates ou à molette de 10 et 13 mm
- Tournevis plat et cruciforme
- Pince à becs fins (indispensable pour positionner les extrémités du ressort)
- Lampe d’atelier ou frontale
- Gants fins et chiffon propre
La procédure se déroule dans cet ordre :
- Couper l’alimentation en carburant et débrancher le câble de bougie
- Retirer le filtre à air pour dégager l’accès au carburateur
- Accrocher l’extrémité courte du ressort sur le levier d’accélérateur, dans le trou prévu à cet effet (généralement le troisième trou du levier)
- Tourner légèrement le levier de régulation pour créer une tension de 2 à 3 mm par rapport à la position détendue du ressort
- Accrocher l’extrémité longue sur le point d’ancrage du support carburateur
- Vérifier que la biellette est bien dans le premier trou du levier
Ces 2 à 3 mm de tension initiale ne sont pas une approximation – c’est la valeur constructeur. Trop tendu, le moteur régule mal en montée de charge. Pas assez tendu, il chasse au ralenti.
Quelles erreurs éviter lors du remontage du ressort?
Inverser le sens de montage est le piège le plus fréquent. Le ressort en « C » a un sens : monté à l’envers, il tire dans la mauvaise direction et crée une tension inverse qui dérègle complètement le régulateur. Le moteur peut alors monter en régime de façon incontrôlée.
Accrocher le ressort dans le mauvais trou du levier est la deuxième erreur classique. Le premier trou reçoit la biellette, le troisième le ressort principal – si vous inversez les deux, le bras de levier change et la tension effective est faussée même si l’allongement apparent semble correct.
Remplacez le ressort sans hésiter dans ces cas :
- Écart entre deux spires supérieur à 2 mm (ressort fatigué)
- Traces de corrosion ou fil piqué
- Déformation visible de la forme en « C »
- Tige de réglage pliée ou raccourcie par usure
Un mauvais positionnement du ressort suffit à dérégler toute la régulation moteur
Le système de régulation d’un monocylindre Briggs et Stratton fonctionne en boucle fermée : le régulateur centrifuge ajuste en permanence l’ouverture du papillon en réponse aux variations de charge. Le ressort est le seul élément qui s’oppose à cette force centrifuge. Mal positionné, il casse cet équilibre.
Concrètement : un ressort trop tendu produit un sous-régime permanent – le moteur manque de puissance et peine dès la première côte.
Un ressort insuffisamment tendu ou accroché au mauvais point génère un surrégime : le moteur monte à des vitesses anormales, ce qui accélère l’usure des coussinets et peut conduire à une casse prématurée.
Une séquence de remontage rigoureuse évite 90 % des problèmes de régulation constatés après intervention. Ce n’est pas une question d’expérience mécanique, c’est une question d’ordre des opérations. Posez le ressort en dernier, vérifiez la tension avant de refermer, et démarrez moteur à froid pour observer le régime au ralenti avant toute mise en charge.
