Vous venez d’acheter une plaque à induction ou une cuisinière flambant neuve. Vous ouvrez le carton, vous tirez le câble – et là, cinq fils. Votre installation murale, elle, n’en propose que trois. Première réaction : panique.
Deuxième réaction : chercher sur internet et tomber sur des réponses contradictoires. Bonne nouvelle : ce problème est beaucoup plus courant qu’il n’y paraît, et il a une explication simple – et souvent une solution simple aussi.

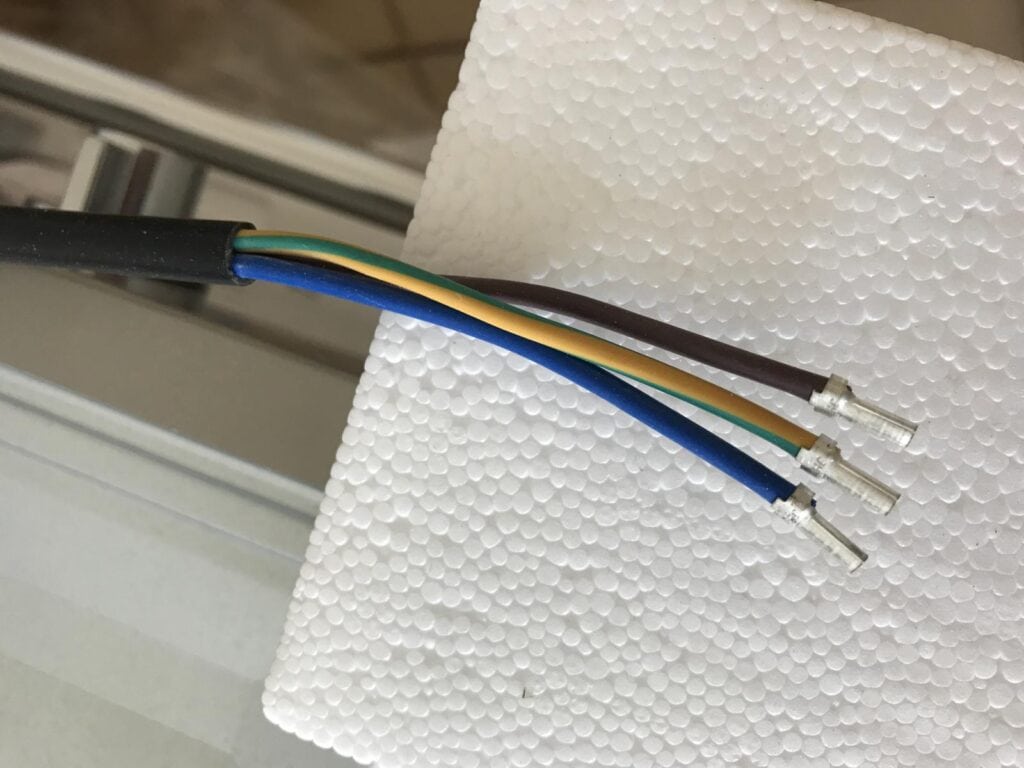

Branchement prise 5 fils : pourquoi un câble électrique a-t-il 5 fils ?
Pour comprendre pourquoi certains appareils arrivent avec cinq fils, il faut distinguer deux types d’alimentation électrique.
En monophasé – le cas le plus répandu dans les logements français – une installation comporte trois fils : une phase, un neutre et une terre. En triphasé, elle en comporte cinq : trois phases, un neutre et une terre.
Le triphasé dans les maisons, ce n’est pas rare. Certaines maisons anciennes y sont raccordées, tout comme certaines constructions récentes situées loin du réseau, ou équipées d’appareils très énergivores comme des pompes à chaleur.
Les fabricants d’électroménager conçoivent donc leurs appareils pour fonctionner dans les deux configurations – c’est cette polyvalence qui génère la confusion au moment du branchement.
Un câble à cinq fils, c’est un peu comme un adaptateur universel de voyage : il a plus de broches que nécessaire pour certaines prises, mais il peut s’adapter à toutes. La clé, c’est de savoir comment le configurer selon votre installation.
Est-il possible de brancher 5 fils sur 3 fils ?
La réponse courte : oui, dans la grande majorité des cas, dès lors que votre installation est monophasée et que l’appareil est conçu pour fonctionner dans les deux modes – ce qui est le cas de presque tous les appareils de cuisson vendus en France.
Le principe est simple : en monophasé, les cinq fils de l’appareil se regroupent deux par deux pour correspondre aux trois fils de votre installation. Les deux fils de phase de l’appareil (marron et noir, par exemple) se connectent ensemble sur votre unique phase murale.
Les deux fils de neutre se connectent ensemble sur votre neutre. Seule la terre reste seule, toujours branchée fil à fil. Ce qui est impossible en revanche, c’est l’opération inverse : brancher un appareil triphasé sur une installation monophasée.
Il n’existe pas d’adaptateur pour ça – et si quelqu’un vous dit le contraire, méfiez-vous. La seule solution serait de faire modifier votre installation par votre fournisseur d’énergie.
Dans tous les cas, consultez toujours la notice technique de votre appareil : elle indique les schémas de câblage exacts selon votre configuration.
Brancher cuisinière 5 fils sur 3 fils : comment faire ?
C’est le cas le plus fréquent, et celui qui génère le plus de questions. Avant même de toucher au câble, vérifiez que votre installation dispose bien d’un circuit dédié : la norme NF C15-100 impose un disjoncteur divisionnaire de 32A et des conducteurs de section 6 mm² pour alimenter une plaque à induction. Ce n’est pas négociable.
Si votre installation est en monophasé (le cas le plus courant), le schéma de branchement est le suivant :
- Le fil vert/jaune (terre) de la plaque se connecte sur la terre de votre installation
- Les fils bleu et gris de la plaque se regroupent et se connectent ensemble sur votre neutre (N)
- Les fils marron et noir de la plaque se regroupent et se connectent ensemble sur votre phase (L)
Une question revient souvent sur les forums : pourquoi le câble de la plaque est-il en 1,5 mm² alors que le câble mural est en 6 mm² ?
C’est parfaitement normal. Le câble mural en 6 mm² est dimensionné pour accepter tout type de plaque, quelle que soit sa puissance. Le câble livré avec la plaque, lui, a été calibré par le fabricant en fonction des caractéristiques précises de cet appareil. La différence de section n’est pas un problème.
Pour réaliser le raccordement, vous pouvez utiliser des dominos ou des bornes Wago 221. Contrairement à une idée reçue tenace sur certains forums, les bornes Wago en section 6 mm² supportent jusqu’à 41A en courant nominal – elles conviennent parfaitement pour ce type de montage.
Branchement plaque induction 5 fils sur 3 fils : comment faire ?
La situation est classique : cuisinière d’occasion, câble à cinq fils, installation murale à trois fils. Vous avez trouvé la machine pour pas cher, mais personne ne vous a expliqué comment la brancher. Pas de panique – c’est le même principe qu’avec une plaque à induction.

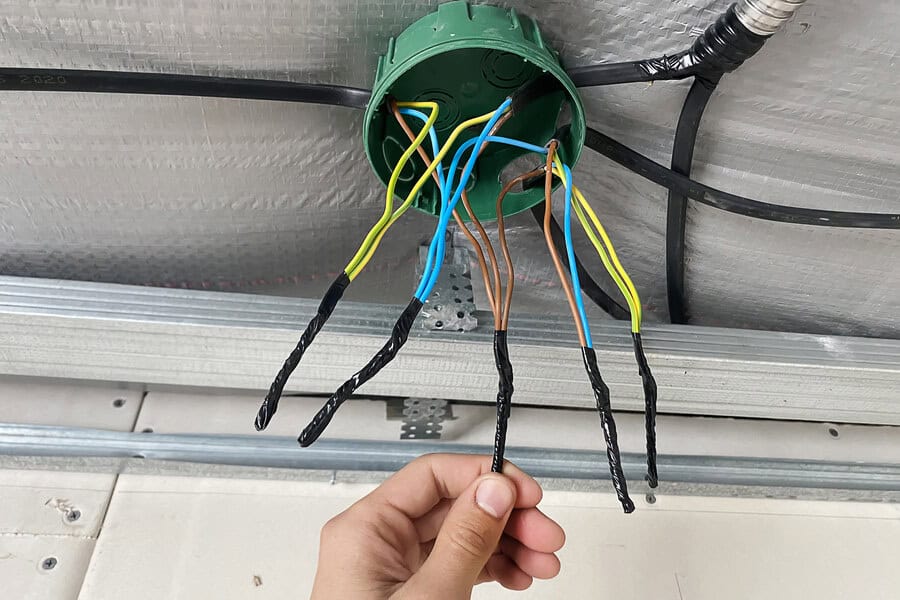

En monophasé, voici comment regrouper les fils correctement :
- Gris et noir ensemble sur le neutre
- Marron sur la phase
- Vert/jaune sur la terre
- Les fils restants (souvent bleu et un autre) doivent être isolés individuellement
Ce dernier point est crucial et souvent négligé. Les fils non utilisés ne sont pas « »hors tension » » pour autant : via les connexions internes de l’appareil, ils restent sous tension dès que vous remettez le courant.
Il faut les isoler un par un avec des bouchons de sécurité ou du scotch isolant de qualité – jamais les laisser à nu, même repliés dans la boîte de raccordement.
Méfiez-vous aussi des cuisinières d’occasion dont le câblage interne a été modifié par un installateur peu scrupuleux. Il n’est pas rare de trouver des fils dont les couleurs ne correspondent pas aux conventions standard.
Dans ce cas, avant de brancher quoi que ce soit, vérifiez chaque fil avec un multimètre pour identifier phase, neutre et terre sans vous fier uniquement aux couleurs.
Prise 5 fils et adaptateur : ce qui existe vraiment sur le marché
La prise à cinq broches, c’est le monde des prises industrielles triphasées : trois phases, un neutre et une terre. On la retrouve dans les ateliers, les garages équipés, parfois les cuisines professionnelles. Elle délivre du 380/400V et n’a rien à voir avec une prise domestique classique.
Si vous avez une installation triphasée avec une prise cinq broches et que vous voulez y brancher un appareil monophasé, il existe bien des adaptateurs dans le commerce. On les trouve en magasins spécialisés en électricité ou dans les grandes enseignes de bricolage.
Ces adaptateurs permettent de tirer une phase, le neutre et la terre pour alimenter un appareil classique – à condition que le disjoncteur soit correctement calibré.
L’inverse – brancher du triphasé sur du monophasé – n’existe pas en adaptateur. C’est une modification d’installation, pas un simple changement de prise.
Ce qu’il faut faire avant tout branchement
Peu importe le type d’appareil ou la configuration de fils, les étapes de sécurité ne changent jamais. Elles ne sont pas là pour faire peur, elles sont là pour éviter les accidents graves.
- Couper le courant au disjoncteur du circuit concerné – pas seulement l’interrupteur de la pièce
- Vérifier l’absence de tension avec un testeur avant de toucher les fils
- Identifier précisément chaque fil à l’aide de la notice de l’appareil
- Isoler soigneusement tous les fils non utilisés
- Vérifier que la section du câble correspond bien au calibre du disjoncteur
- Ne jamais utiliser de rallonge ou de multiprise pour un appareil de cuisson
Une mauvaise manipulation électrique ne fait pas juste sauter le disjoncteur. Elle peut provoquer un incendie ou une électrocution – et dans les deux cas, les conséquences peuvent être irréversibles.
Si vous avez le moindre doute sur l’identification des fils ou l’état de votre installation, arrêtez et appelez un électricien qualifié.
Avis sur ce type de branchement : ce que disent les professionnels
Le consensus chez les électriciens et les bricoleurs expérimentés est clair : le branchement d’un appareil à cinq fils sur une installation à trois fils est une opération accessible à quelqu’un de soigneux, à condition de suivre scrupuleusement la notice et d’identifier correctement chaque conducteur.
Les erreurs les plus fréquentes ? Elles surviennent presque toujours sur des appareils d’occasion dont le câblage interne a été bricolé, ou quand quelqu’un s’est fié aux couleurs de fils sans les vérifier.
Un branchement où le bleu se retrouve sur la phase et le marron sur le neutre, ça arrive – et ça fonctionne dans un sens, mais ça peut causer des problèmes à long terme.
La limite du bricolage raisonnable, c’est la création d’un nouveau circuit. Si votre cuisine ne dispose pas encore d’un circuit dédié en 32A avec du câble 6 mm², il faut faire appel à un professionnel pour le tirer depuis le tableau.
Une intervention de ce type coûte généralement entre 80 et 200 euros selon les régions – c’est toujours moins cher qu’un sinistre électrique.
Et si votre installation est en triphasé mais que vous n’en êtes pas sûr ? La méthode la plus simple : regardez votre tableau électrique.
Un disjoncteur principal à trois modules accolés indique du monophasé, quatre modules indiquent du triphasé. Tout est là, bien visible, sans avoir besoin de toucher quoi que ce soit.
